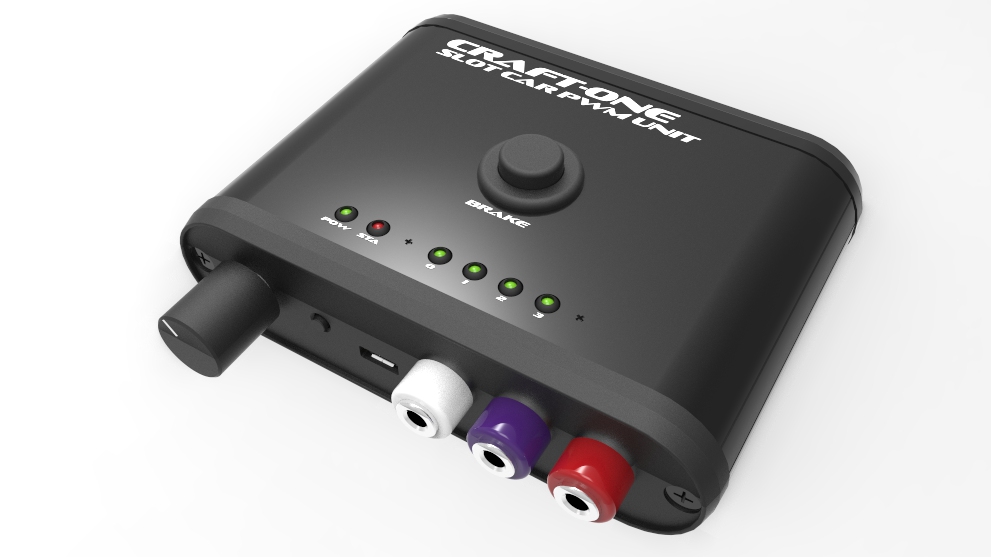

PWMコントロールボックス

スロットカー専用PWMコントロールボックス。アナログのハンドコントローラからの電圧をPWM(Pulse Width Modulation)に変換して出力します。ドライブモードは4種類。各ドライブモードには１０パタンの出力特性があり選択可能です。
また、ブレーキスイッチを使用して、スロットル操作とは独立したブレーキ操作をすることも可能です。
各機器への接続は、4mmバナナプラグにより容易に接続することが可能です。ユニット本体のメインは、アルミ押し出し材を使用していますので剛性も高く安心してお使いいただけます。 コントローラーのバージョンアップや、ホームメイドコース製作時に容易にシステムを構築することができます。

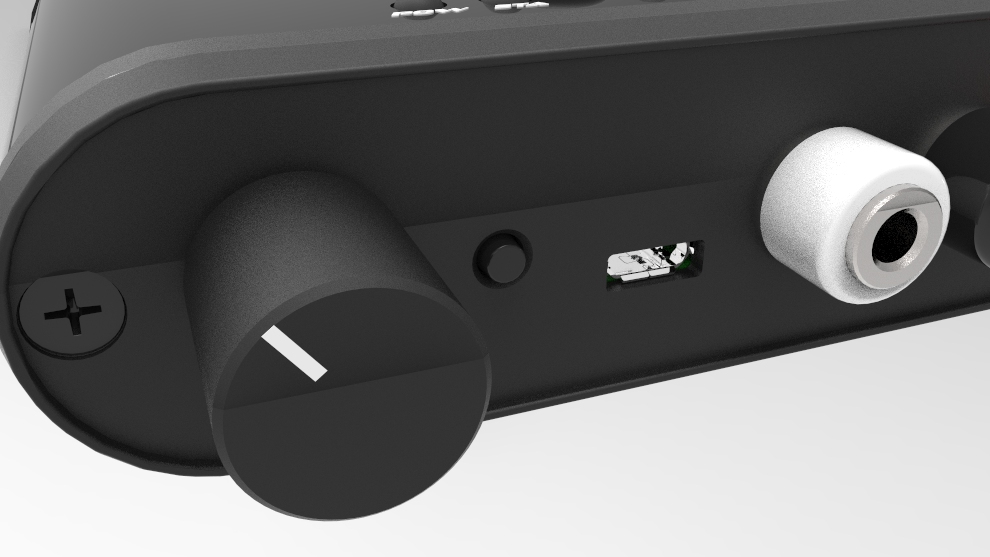

ドライブモードセレクター

モード１　…　設定した一定のスピードで連続走行ができます。
モード２　…　スロットル最大開度時のDuty比が設定できます。
モード３　…　出力特性を選択して走行できます。
モード４　…　最大DUTY比の出力発生するスロットルか井戸を設定できます。

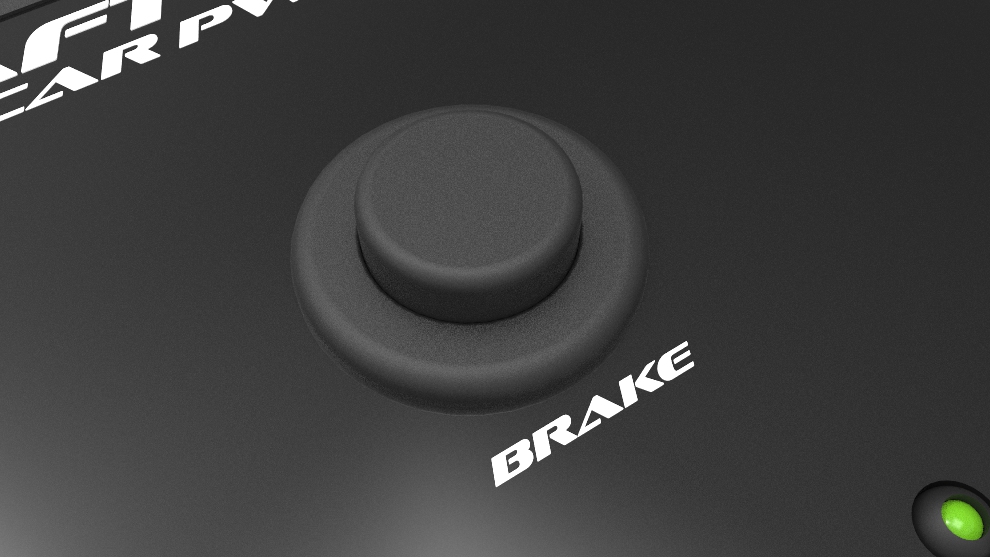

ブレーキスイッチ

走行中に操作する事で、車両にブレーキを掛けることができます。

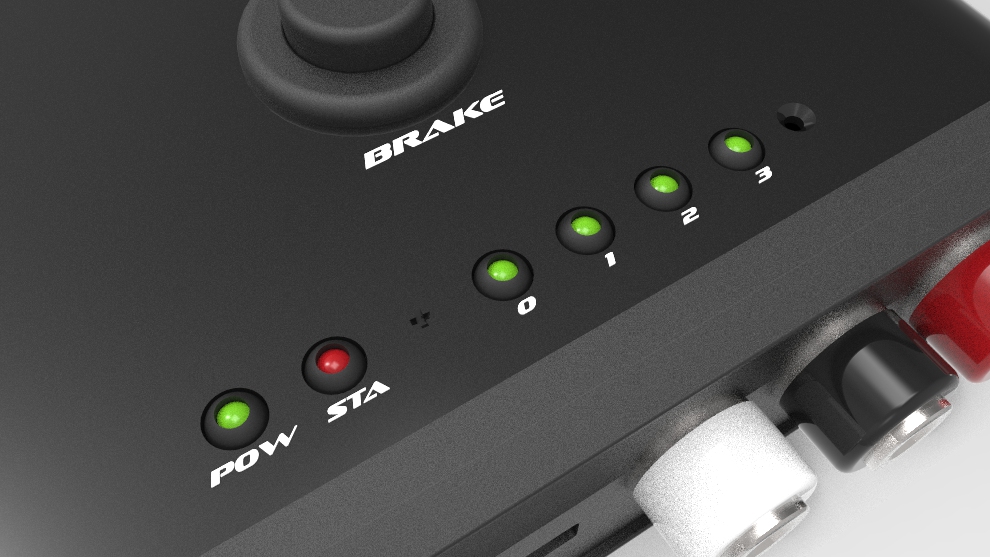

LEDランプ

主電源、各モードのパレメータ設定時のインジケータとしての機能やモード選択の状態などを表します

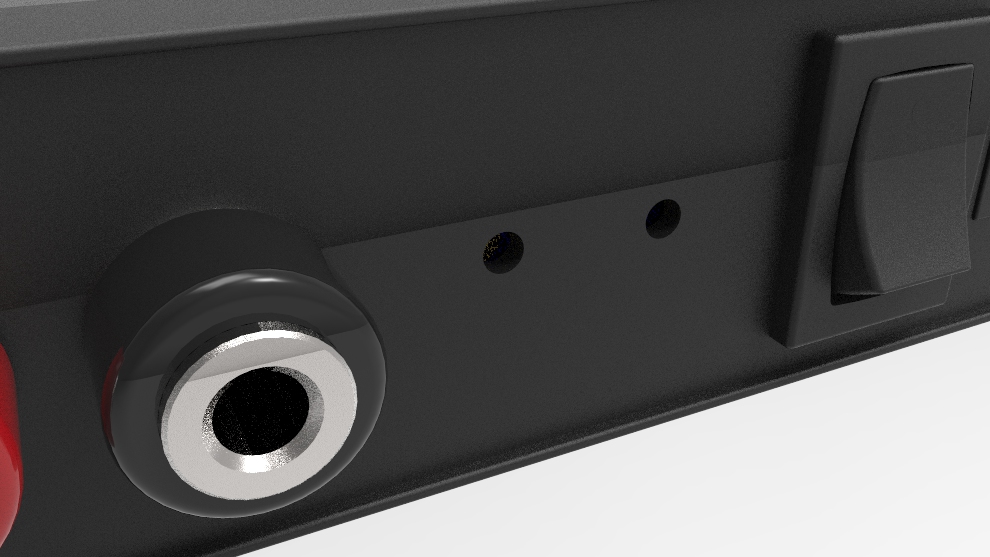

調整用リューム穴

精密ドライバーを挿して、内部の調整ボリュームを動かして各モードのパラメータの設定を行います。
詳しくは、取り扱いセ爪書をご覧下さい。

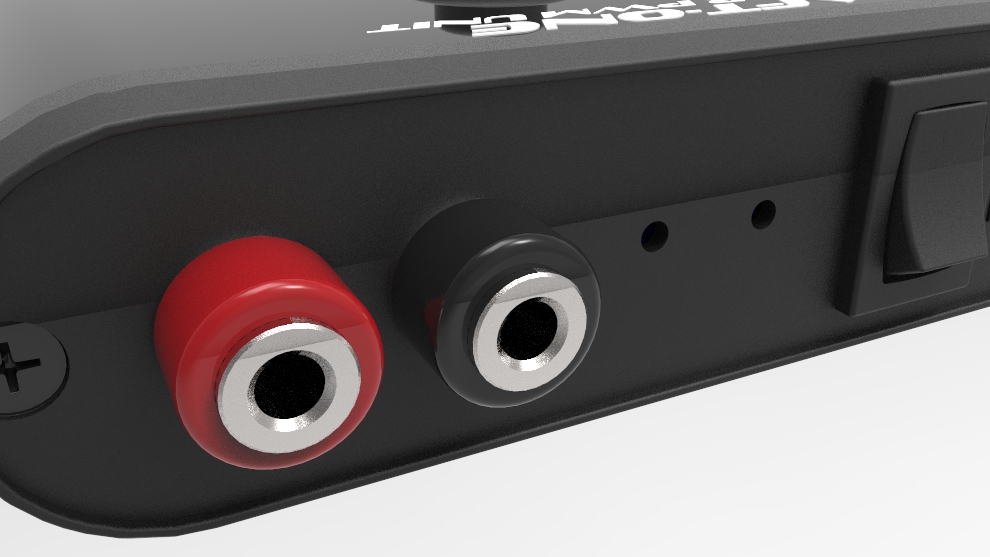

コントローラー接続端子

４ｍｍバナナプラグ用ターミナル。
接続方法：ポジティブポラリティ(Positive POlarity)
詳しくは、取扱説明書をご覧下さい。

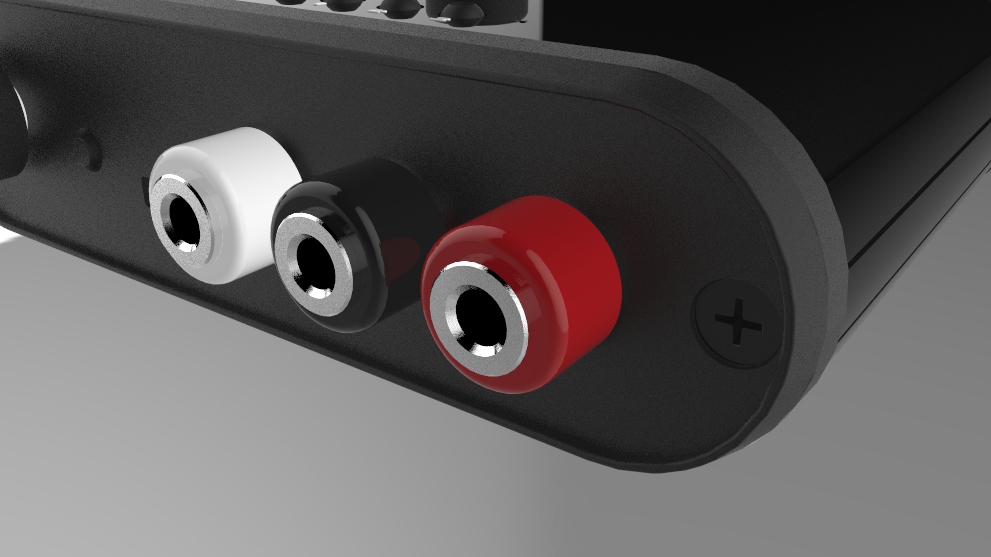

出力端子

４ｍｍバナナプラグ用端子。
トラックへの接続端子です。

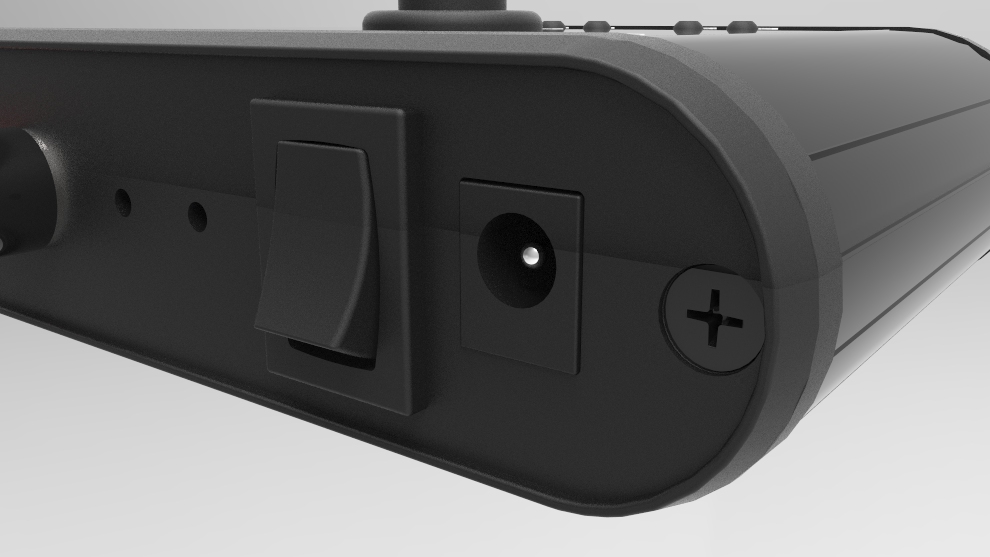

ACアダプター＆電源スイッチ

汎用ACアダプター（１２V２A)を使用。
