MAシャーシをスロットカーにコンバージョンする事例を解説して行きます。
製作時のノウハウを含めてご紹介していきます。
第1回は、CRE0001,CRE0002の基板を仮固定するためのシャーシの加工に付いて解説します。
-

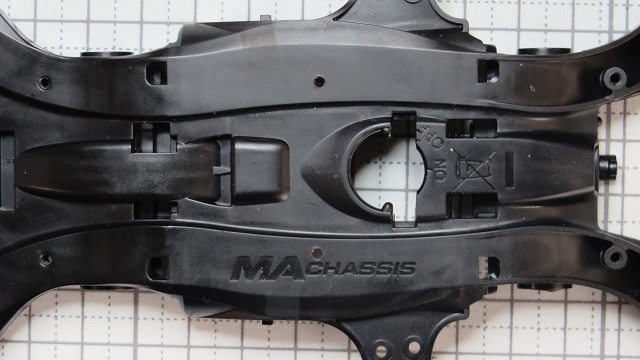

MAシャーシ加工1-1

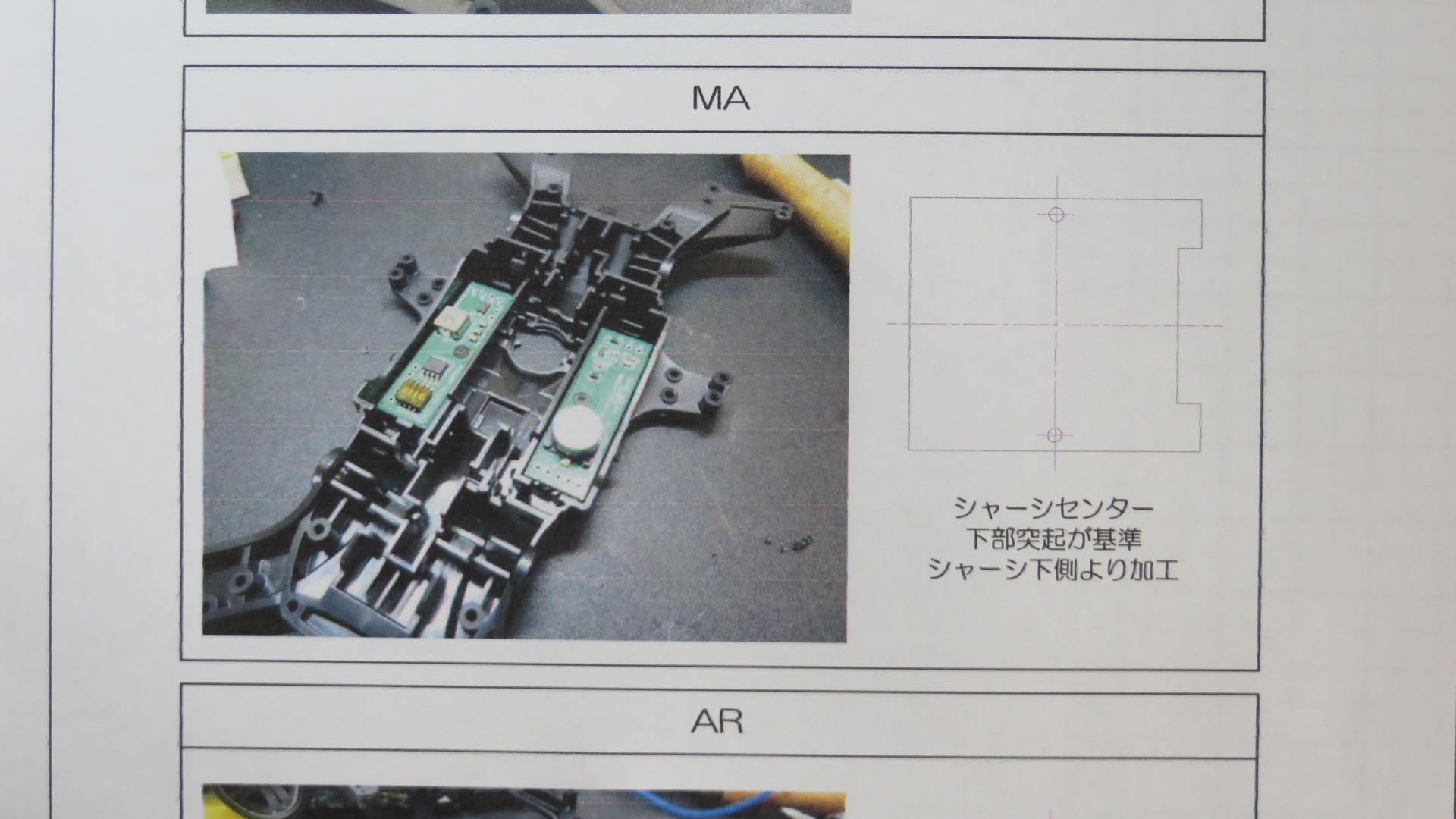

組立説明書の『基板マウント例』から対象のシャーシ部分をコピーして、型紙を切り抜きます。
-
MAシャーシ加工1-2

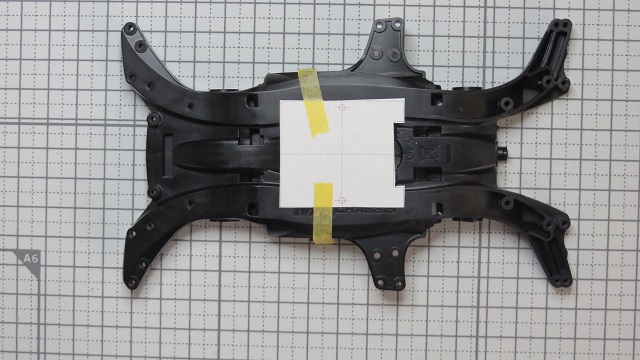

切り抜いた型紙を、スイッチ部の突起と合わせシャーシ下面に貼り付けます。
穴位置の中心に、入り上の物で印を付けます。 -
MAシャーシ加工1-3
印を目安に２mmnのドリルで穴をあけます。
-

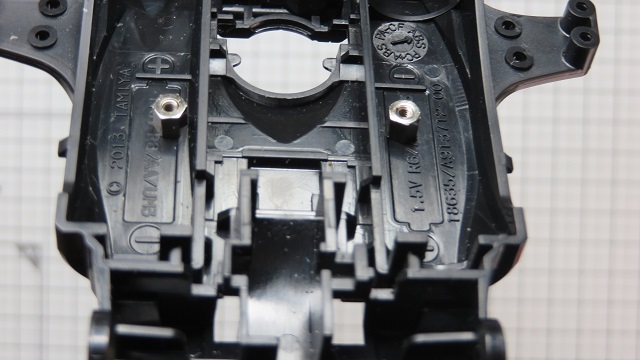

MAシャーシ加工1-4
あけた穴にM2L3のネジを使って六角のスペーサーを取り付けます。
-
MAシャーシ加工1-5

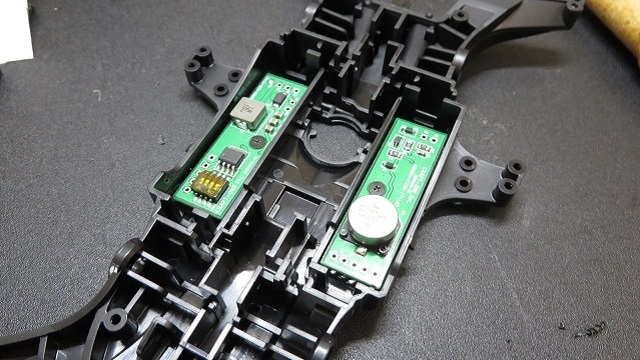

基板を乗せ、M2L3のネジを使って取り付けます。
基板と周辺のシャーシが干渉していないか確認してください。
