第3回は、LEDユニットの組立をご紹介します。
-
ミニ四駆LED組立1-1

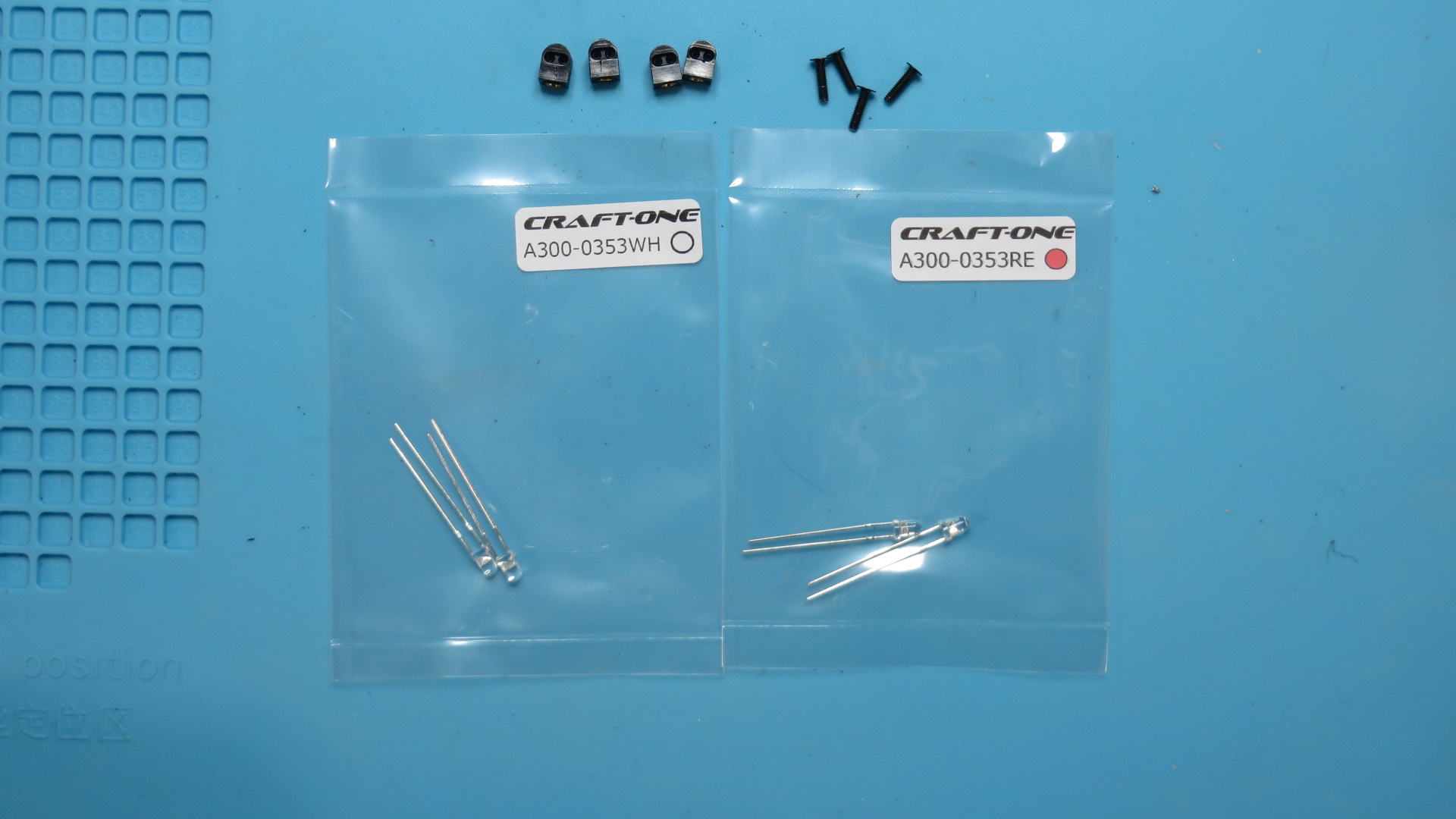

キットには白色、赤色のLEDが2個づつ付属しています。見た目で判別は難しいので、各色ずつ作業を進めると混乱しないと思います。
-
ミニ四駆用LED組立1-2

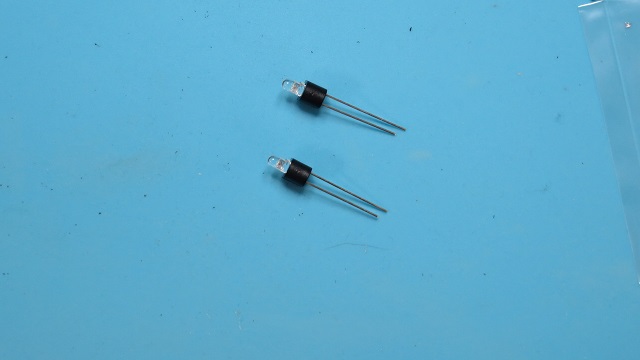

ブラケットにLEDを挿します。
LEDには極性があり、リード線の長さが異なります。
全て同じ向きに挿しましょう。 -

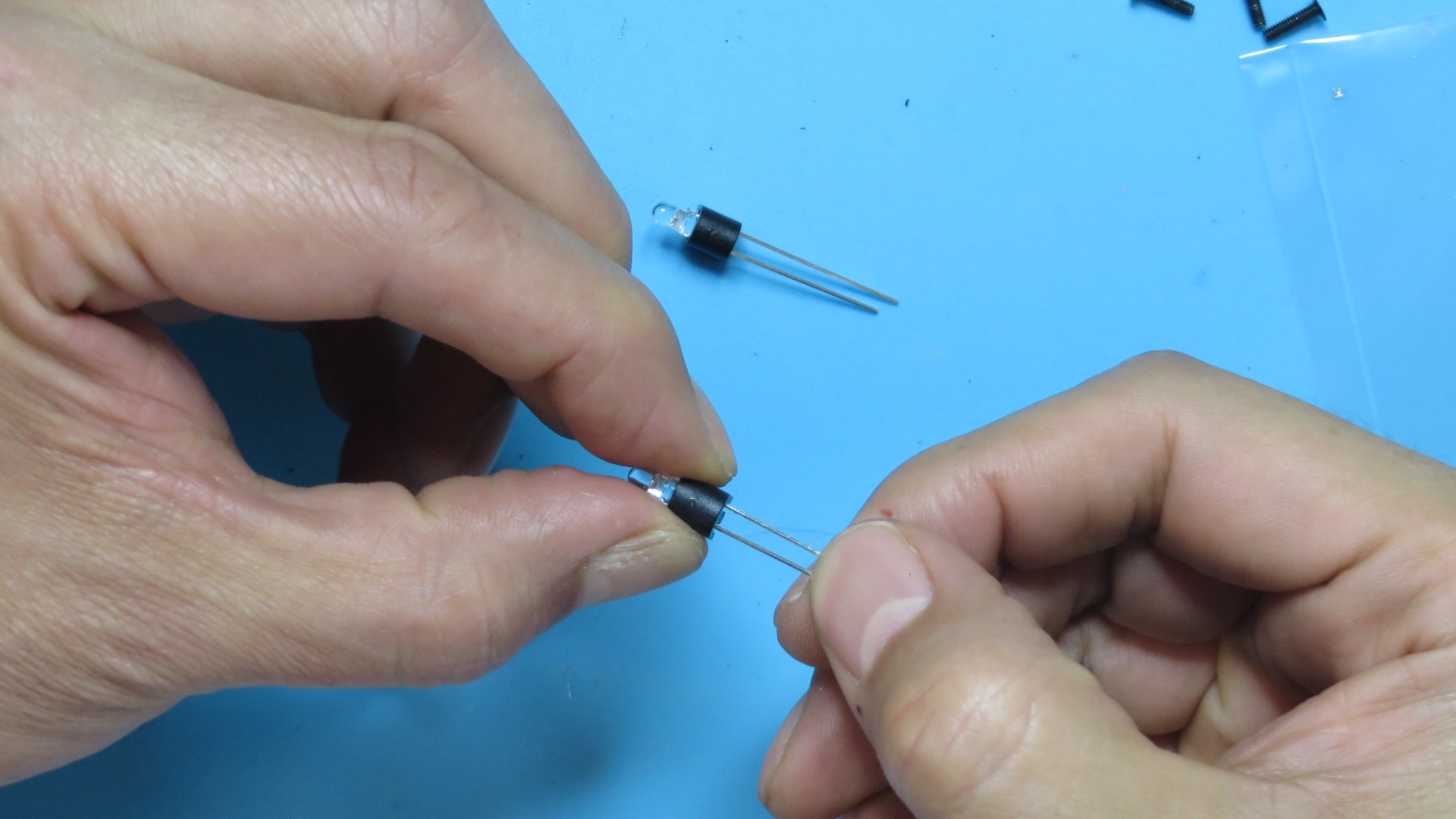

ミニ四駆用LED組立1-3
リード線を少し引っ張りながら、下側に45度程度折り曲げますl。
-

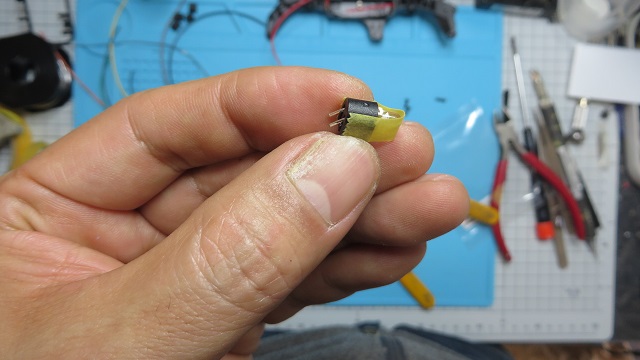

ミニ四駆LED組立1-4
リード線を所定の長さにカットした後、マスキングテープなどで、動かないよう仮止めします。
-
ミニ四駆LED組立1-5

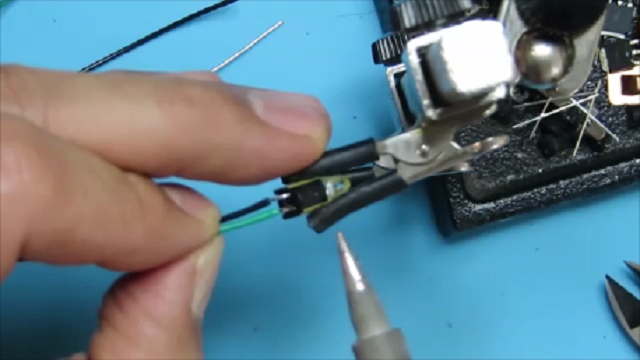

LEDのリード線および所定の長さに切ったワイヤーにそれぞれ予備半田をしてから半田で付け作業を行います。
下あの動画を参照してください。 -
ミニ四駆用LED組立1-6

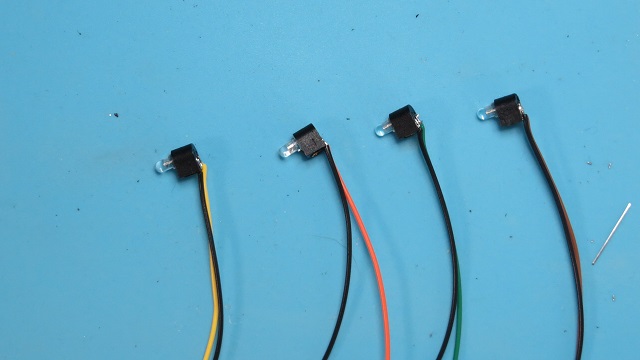

作業を繰り返しLEDユニットを4つ製作します。
